ワッフルワイドスラブ工法について

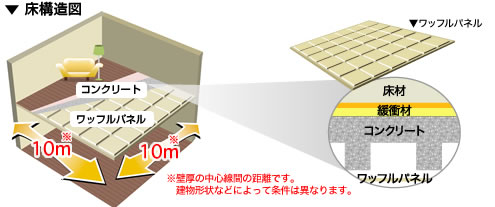

自社開発の型枠兼用ワッフルパネル(910mm×1,820mm)を敷き込むことにより、格子状(910mm角)に連続して梁が入り、大空間・高遮音を実現します。
ワイドワッフルパネル
スラブ床板面に流し込まれたコンクリートは、ワッフルパネル表面の凹凸によって、たくさんの梁(はり)を形成。ワッフルワイドスラブ工法なら、従来必要だった耐力壁が不要になります。
ワイドワッフルパネル
ワッフルパネルのメリット
大空間 最大10m四方に間仕切りが無く、大空間(100m2)を実現
高遮音 遮音性が高く、入居者同士の一番のトラブルである上下階の音の問題も解決
自在性 梁(はり)、壁等室内をさえぎるものが少なく室内が広く使え、将来のリフォームも自由自在
プチワッフルパネル

従来のワッフルパネルに以下の特徴を加えました。
梁の配筋が不要で現場でも型枠パネルの加工や鉄筋の割付が容易になり、 施工性が向上。
→凸凹が細かいためどこでカットしてもよい。したがって、材料のムダが少なくなる。
溝の感覚は通常のスラブ配筋の間隔(約180mm)。
凸凹なので床の振動による音が伝わりにくく、遮音性能は従来のワッフルと同等のLH-50!
従来のワッフルパネルほどではないが、通常のスラブより大空間をつくることが容易に。
特にワンルームから2LDK(50m2程度まで)クラスには最適。

≪プチワッフルパネルの他の特徴≫
・断熱材である
・型枠兼天井下地材パネルでもある

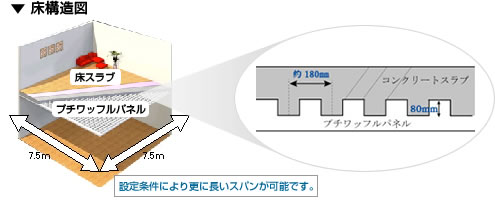

プチワッフル 床構造図

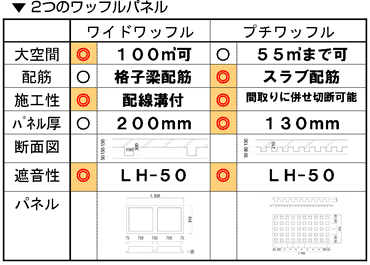

2つのワッフルパネル

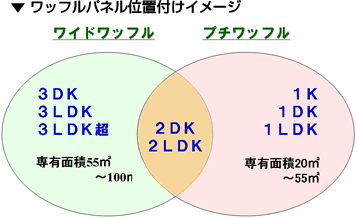

ワッフルパネル位置付けイメージ
高い遮音性
ワッフルワイドスラブ工法で、「上下階の音」を大幅に軽減。

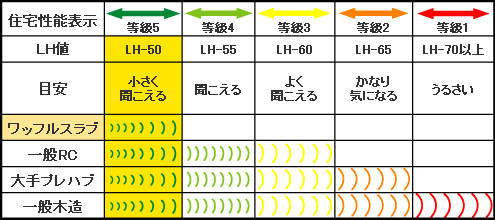

住宅性能表示表
重量床衝撃音に関する品確法の規程
(財)ベターリビングによる遮音測定より重量衝撃音LH値50(住宅性能表示 等級5)
床衝撃音レベル測定の模様が動画でご覧いただけます。
2003年12月15日にワッフルワイドスラブ工法の床衝撃音試験を、財団法人ベターリビングに依頼し行いました。今回の結果は、重量衝撃音(LH-50)住宅性能表示最高等級5となり、これまで加盟店さまのご協力により、度々行ってきた自社試験結果同様の高い遮音性を立証することができました。
型枠兼用断熱材
断熱材 型枠兼用断熱材が高気密・高断熱・高遮音の快適住空間を提供します。

工場での一括生産の型枠兼用断熱材の使用により、大幅なコストダウン、工期短縮を実現しています(一般従来工法比)。
・30%コストダウン
・20%の工期短縮
両断熱 SiNP
・昨今の環境問題に対応した両断熱商品。
 両断熱仕様により、冷暖房負荷の低減を期待でき、CO2の削減に貢献する。
・パネルを積み木の様に組み立てていく工法により、作業が容易である。
・今後、温湿度実測により根拠ある数字を提供する予定である。

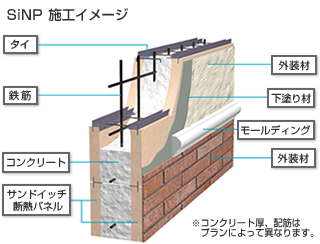

SiNP施工イメージ
